Hoymiles Power Electronics Inc.

HMS Verbinder (Flex-Zubehör)

HMS Verbinder (Flex-Zubehör)

Hoymiles HMS Connector für den HMS Trunk Verbinder

€ 3,84
€ 3,84
Sale Ausverkauft
inkl. 20 % USt. (€ 0,64)

Versandkosten 12 Euro mit DHL.
Auf Lager. In 2-3 Werktagen bei dir.

Vollständige Details anzeigen

  • Schneller Überblick

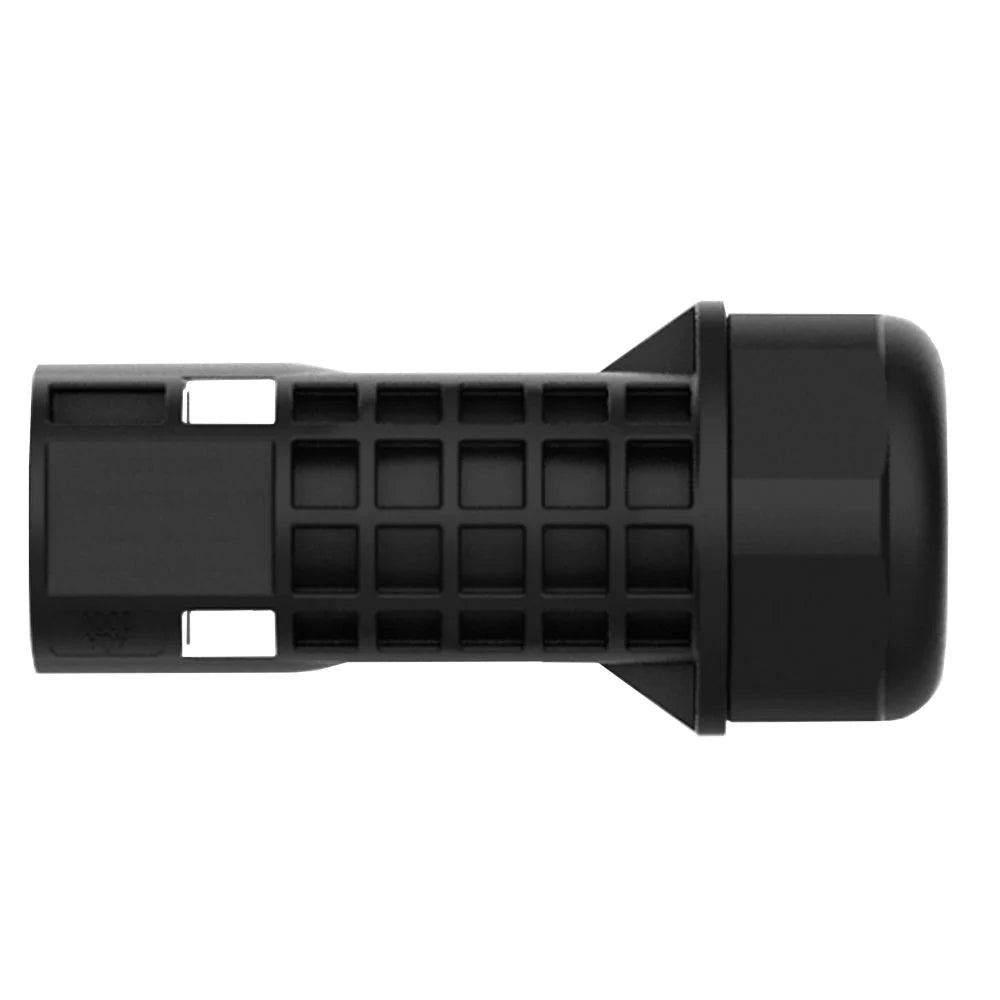

    Stecker zum Anschluss eines 230V-Kabels am HMS Trunk Verbinder.

    Der Stecker wird zusammen mit Pins geliefert, in du die drei Adern des 230V-Kabels crimpst.

    Nur für die einphasige HMS-Serie geeignet, nicht mit der HMT-Serie kompatibel.

    Wasserdicht und UV-beständig, geeignet für den Außenbereich.

  • Mit dem HMS Verbinder steckst du dein 230V-Kabel am HMS Flex Verbinder an.

    Dieses Teil wird von Hoymiles englisch "HMS Connector" genannt und manche Händler bezeichnen es als "Hoymiles Connector".

    Anwendung des Verbinders

    Der Stecker wird zerlegt geliefert und Pins zum Crimpen der Adern liegen bei. Die drei Adern des 230V-Kabels werden in die Pins gecrimpt und die Pins anschließend durch Zusammenschrauben des Steckers fixiert.

    Planungshilfe zur Anzahl der Komponenten

    Du benötigst für jeden HMS-Wechselrichter in deiner Installation normalerweise zwei HMS Verbinder - mit Ausnahme des letzten Wechselrichters in einem Strang. Dort fällt ein HMS-Verbinder weg und wird durch die Endkappe ersetzt.

    Du brauchst also in jedem Strang mit N Wechselrichtern:

    • N x HMS Trunk-Verbinder pro Wechselrichter
    • 1 x  HMS Endkappe
    • (2N-1) x HMS-Verbinder

    Beispiel: In einem Strang mit 2 Wechselrichtern brauchst du 2 HMS Trunk-Verbinder, 3 HMS-Verbinder, 1 HMS Endkappe.

    Je nachdem, wie viele HMS-Wechselrichter du mit HMS Trunk-Verbindern in einem Strang verbindest, kannst du ein Kabel mit 2,5 mm² bis 4 mm² Adernquerschnitt in den HMS Verbinder montieren.

    Übersicht Hoymiles Flex Zubehör / Flex Accessories

    Der HMS Trunk-Verbinder ist Bestandteil der "Hoymiles Flex Accessories":

    • HMS Trunk Verbinder / Trunk Connector
    • HMS Verbinder / Connector
    • HMS Endkappe / Sealing Cap
    • HMS Entriegelungs Werkzeug / Disconnect Tool



    Montageort

    Der HMS Verbinder ist UV-beständig und wasserfest. Er ist also für den Außenbereich geeignet und kann zusammen mit dem Mikrowechselrichter direkt unterhalb der PV-Module montiert werden.

    Wichtige Hinweise

    Dieser HMS Verbinder ist einphasig und nur für die einphasige Hoymiles HMS-Serie geeignet. An den Mikrowechselrichtern der HMT-Serie passt er nicht.

  • Daten & Downloads

    Leiter L, N, PE
    Adernquerschnitt 2,5 mm² bis 6 mm²
    Kabeldurchmesser ca 13 mm bis 16,5 mm
    Zul. Spannung bis 300 Volt
    Zul. Strom bis 40 A
    Kompatibilität Hoymiles HMS-Serie
    Temperaturbereich -40°C bis +85°C
    Schutzklasse IP68
    Gehäuse-Abmessungen
    ohne Kabel / Stecker     		ca. 70 x 65 x 25 mm
    Gewicht ca. 60 g

    Datenblatt Flex Zubehör

    Installations-Anleitung Flex Zubehör

    Hoymiles HMS Connector bestehend aus:
    Gehäuse-Teilen, Dichtungsring, 3 Adern-Pins, 3 Ersatz-Adern-Pins

    - / -
