3P AC-Trunk dreiphasig

Der dreiphasige 3P AC-Trunk Betteri BC06 ist die Netz-Anschlussdose für jeden Hoymiles Mikrowechselrichter der HMT-Serie. Im T-Knoten verschraubst du dein fünfadriges 400V-Kabel für Dreiphasen-Wechselstrom ("Drehstrom").

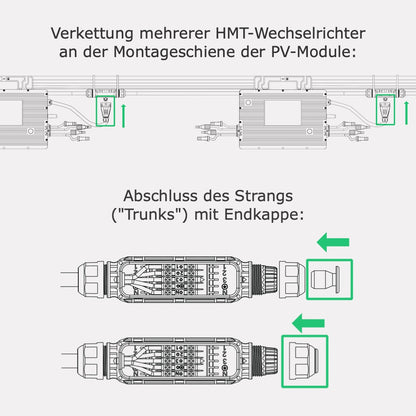

Dein Mikrowechselrichter wird an der Oberseite des AC-Trunks angesteckt. Der T-Knoten kann auch dazu genutzt werden, mehrere Mikrowechselrichter zu verbinden. Dazu schraubst du an der zweiten Öffnung ein weiteres fünfadriges 400V-Kabel in den AC-Trunk BC06 und legst das Kabel weiter bis zum nächsten AC-Trunk, wo der nächste Microwechselrichter angesteckt wird.

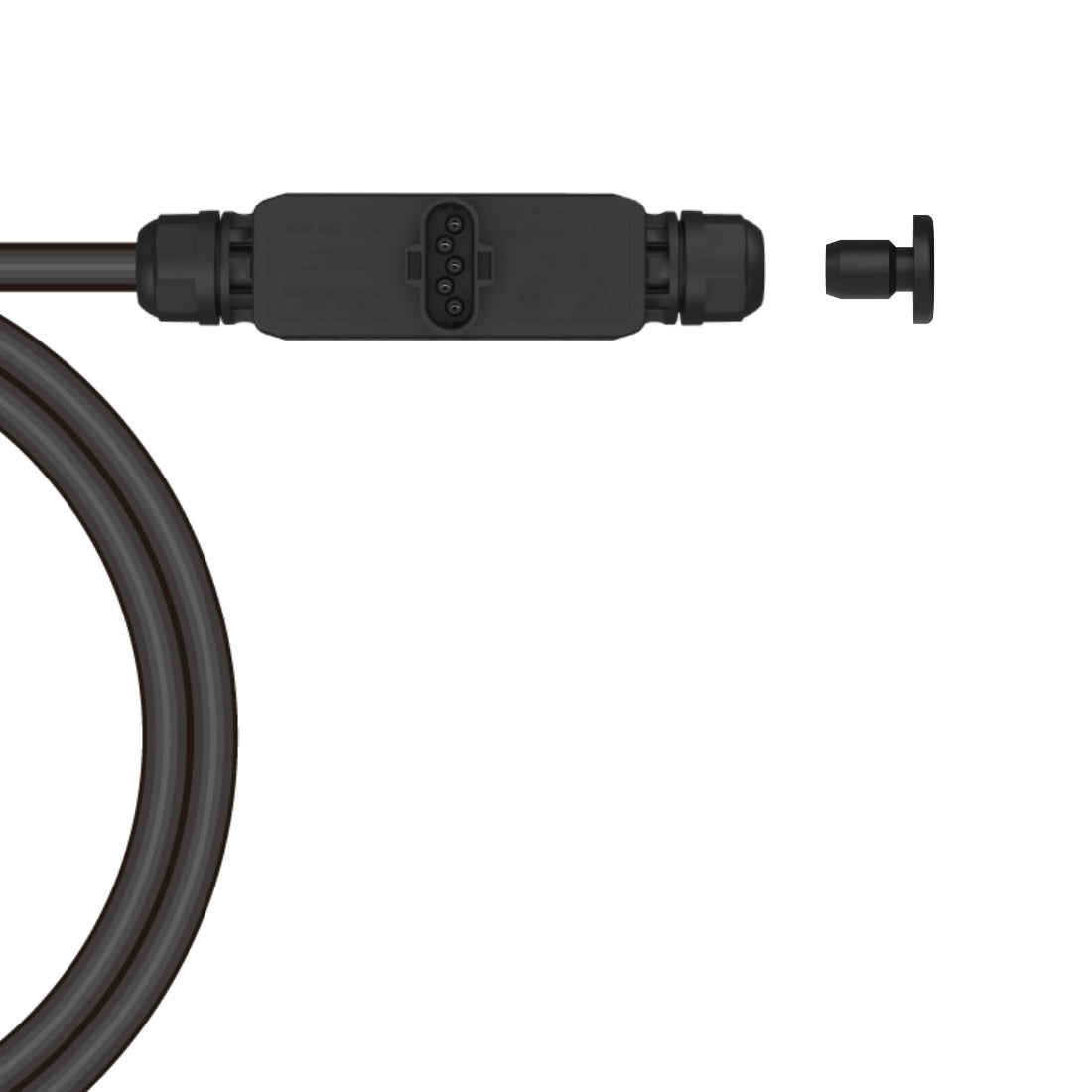

Wenn du nur einen Mikrowechselrichter anschließen möchtest, montierst du das Wechselstrom-Kabel auf nur auf einer Seite des AC-Trunks. Die andere Seite des T-Knotens verschließt du mit einer separat erhältlichen Endkappe.

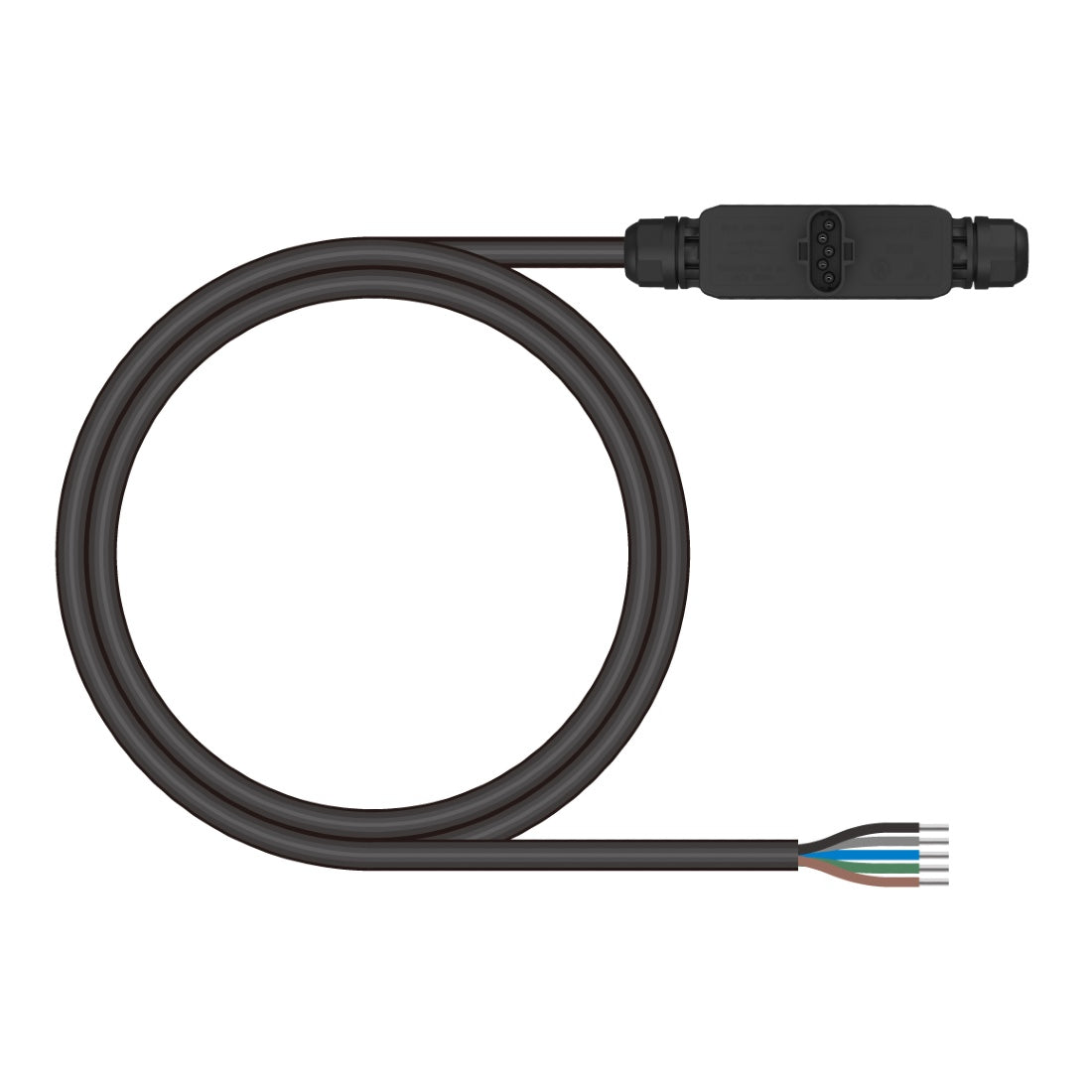

Am AC-Trunk ist ein 3 Meter langes Kabel vormontiert. Es ist 5-adrig und hat einen Adern-Querschnitt von 12 AWG (entspricht 5x4mm²). Es ist damit geeignet, um mehrere HMT-Wechselrichter zu verketten.

Der AC-Trunk Betteri BC06 ist UV-beständig / wasserfest und für den Außenbereich geeignet. Er kann zusammen mit dem Mikrowechselrichter direkt unterhalb der PV-Module montiert werden.

Verwende zum Verkabeln der AC-Trunks eine Gummischlauchleitung H07RN-F, diese ist für den Außenbereich und den erforderlichen Temperatur-Bereich geeignet.

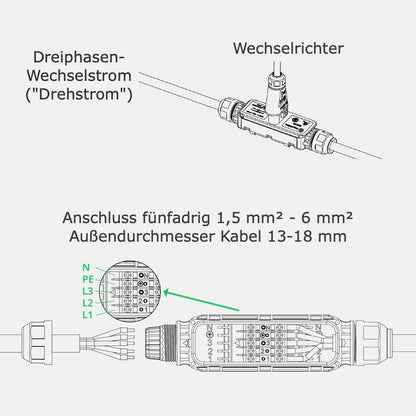

Je nachdem, wie viele HMT-Wechselrichter du mit den AC-Trunks verbindest, brauchst du ein Kabel mit 1,5 mm² bis 6 mm² Adernquerschnitt. Der Außendurchmesser des Kabels darf 13-18 mm betragen.

Kompatible Hoymiles-Modelle:

• HMT-1600-4T
• HMT-1800-4T
• HMT-2000-4T
• HMT-1800-6T
• HMT-2250-6T

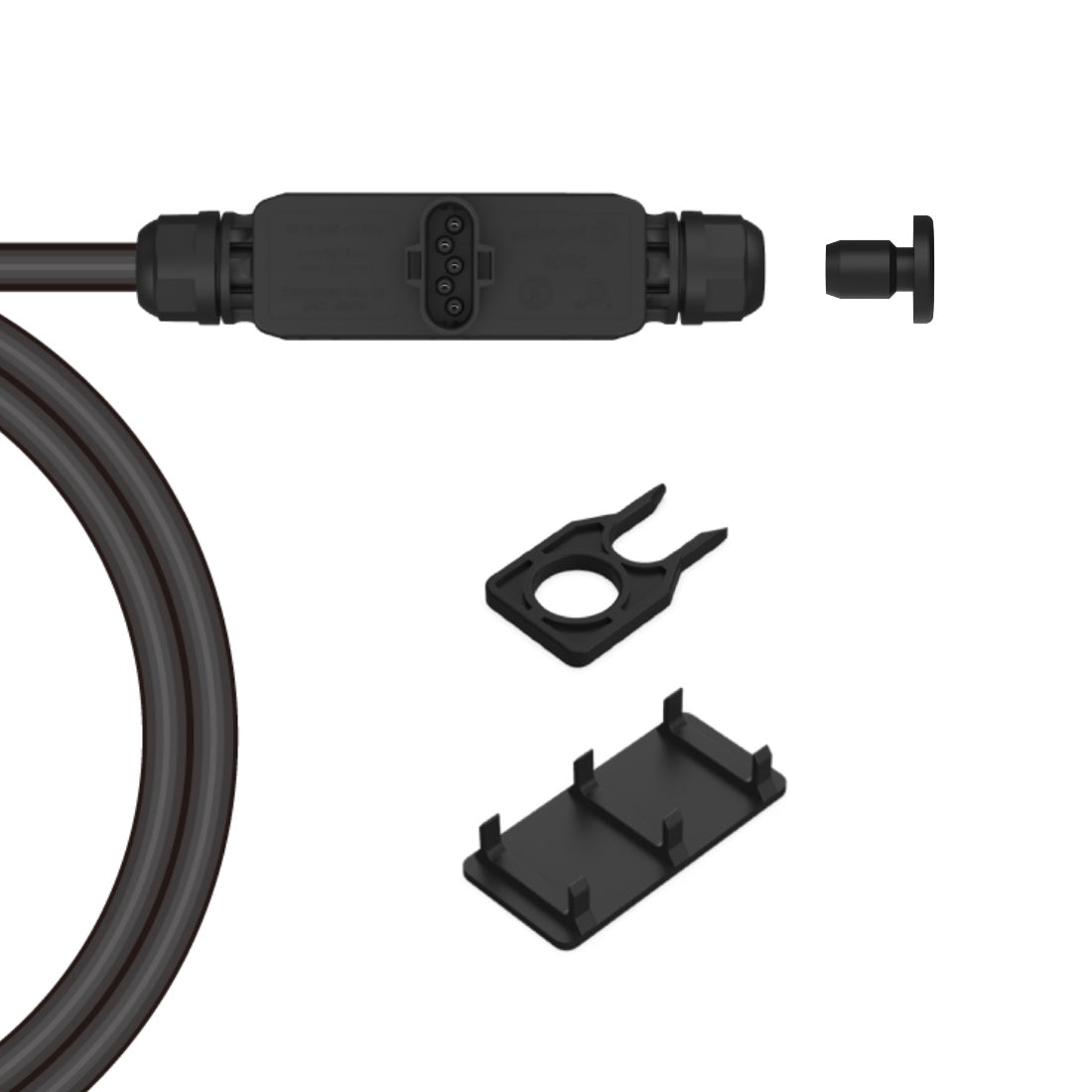

Optionale Werkzeuge

Zum AC-Trunk gibt es zwei optionale Werkzeuge. Die findest die Werkzeuge hier.

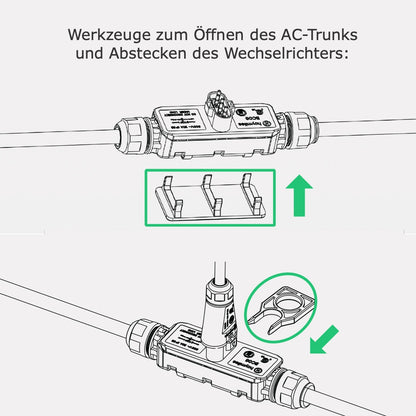

Das eine Werkzeug dient zum Öffnen des T-Knotens. Es wird von unten in das Gehäuse gedrückt und entriegelt dabei die vier Clips, die das Gehäuse zusammen halten. Das geht notfalls auch mit einem Schraubenzieher, ist aber sehr umständlich.

Mit dem zweiten Werkzeug trennst du den AC-Trunk vom Wechselrichter. Der Wechselrichter rastet am T-Knoten mit zwei Clips ein, die sich mit dem Werkzeug einfacher lösen lassen, als mit einem Schraubenzieher.

Wichtige Hinweise

Der AC-Trunk Betteri BC06 ist dreiphasig und nur für die dreiphasige Hoymiles HMT-Serie geeignet. An den Mikrowechselrichtern der HMS-Serie passt er nicht.

Bitte schneide nicht den Stecker am Mikrowechselrichter ab, um dir den AC-Trunk zu sparen. Dadurch geht die Herstellergarantie von Hoymiles verloren.
