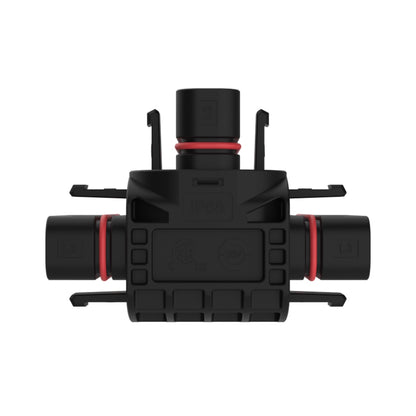

Flex-T5 Trunk-Verbinder

Mit dem Hoymiles Flex-T5 Trunk-Verbinder kannst du mehrere Wechselrichter der MIT-Serie miteinander verbinden.

Dieses Teil wird von Hoymiles englisch "Flex-T5 Trunk Connector" genannt.

Anwendung des Trunk-Verbinders

Das Bauteil eignet sich als T-Stück: Oben wird der Wechselrichter angesteckt.

An den beiden Seiten kannst du jeweils Kabel zur Hausverteilung bzw. zum nächsten Wechselrichter anstecken.

Jedes verwendete Kabel braucht am Ende den Flex-T5 Kabelschuh, um am Trunk-Verbinder oder Flex T5-Verlängerungs-Stecker angesteckt zu werden. Dabei kannst du entweder den T5 Verbinder einzeln kaufen und dein eigenes Kabel darin montieren, oder du verwendest das fertige Flex-T5 Kabel.

Für den Anschluss des letzten Wechselrichters im Strang hast du zwei Möglichkeiten:

Du kannst am letzten T5 Trunk-Verbinder im Strang direkt zwei Wechselrichter anstecken. Alternativ nutzt du am Ende des Strangs einen T5 Verbinder und einen T5 Verlängerungs-Stecker, um den letzten Wechselrichter im Strang anzustecken.

Eine Endkappe (wie beim HMS Flex Zubehör) gibt es bei Flex-T5 nicht, weil der Wechselrichter direkt am Trunk-Verbinder bzw. am Erweiterungs-Stecker angesteckt werden kann.

Planungshilfe zur Anzahl der Komponenten

Bei Installation eines einzelnen Wechselrichters (MIT-Serie):

Du benötigst:

• 1 Flex-T5 Verlängerungs-Stecker
• 1 Flex-T5 Kabelschuh
• Fünfadriges Anschlusskabel (Meterware)



Der Verlängerungs-Stecker wird zwischen Wechselrichter und Kabelschuh gesteckt. Dein Kabel wird in den Kabelschuh montiert.

Bei Installation von X Stück Wechselrichter (MIT-Serie) in einem Strang:

Du benötigst:

• 1 Flex-T5 Verlängerungs-Stecker
• [x-1] Flex-T5 Trunk-Verbinder
• [x-1] Flex-T5 Kabel
• 1 Flex-T5 Kabelschuh
• Fünfadriges Anschlusskabel (Meterware)



Der letzte Wechselrichter im Strang wird an den Verlängerungs-Stecker angesteckt. Dann folgen abwechselnd Flex-T5 Kabel und Flex-T5 Tunk Verbinder.

Nach dem letzten Trunk Verbinder folgt der Kabelschuh mit deinem individuellen Kabel zur Hausverteilung.

Je nach Entfernung zwischen deinen Wechselrichtern brauchst du ggf. du mehr Flex-T5 Kabel und zusätzliche Flex-T5 Verlängerungs-Stecker, um diese zu verbinden.

Maximale Anzahl Wechselrichter pro Strang

Die maximale erlaubte Anzahl der Wechselrichter pro Kabelstrang richtet sich nach dem Kabelquerschnitt, der Kabellänge und der Art der Verlegung.

Kabel mit einem Adernquerschnitt von 5 x 4mm² ist in der Regel mit etwa 20 kW Leistung belastbar, also z.B. 4 x MIT-5000-8T.

Bitte beachte, dass die finale Planung und Auslegung von einer Elektro-Fachkraft individuell ausgeführt werden muss, damit die Elektroinstallaton sicher und Norm-gerecht ist.

Übersicht Hoymiles Flex-T5 Zubehör

Der Flex-T5 Trunk-Verbinder ist Bestandteil der "Hoymiles Flex T5-Accessories":

• Flex-T5 Trunk Verbinder / Trunk Connector
• Flex-T5 Kabelschuh / Cable Terminal Connector
• Flex-T5 Kabel / Connection Cable
• Flex-T5 Verlängerungs-Stecker / Extension Connector
• Flex-T5 Trenn-Werkzeug / Disconnect Tool


Montageort

Der Flex T5-Kabelschuh ist UV-beständig und wasserfest. Er ist also für den Außenbereich geeignet und kann zusammen mit dem Mikrowechselrichter direkt unterhalb der PV-Module montiert werden.

Wichtige Hinweise

Das Flex-T5 Zubehör ist nur für die Hoymiles MIT-Serie geeignet. An den Mikrowechselrichtern der HMS- und HMT-Serie passt es nicht.

Bitte schneide nicht den Stecker am Mikrowechselrichter ab, um dir das Flex-T5-Zubehör zu sparen. Dadurch geht die Herstellergarantie von Hoymiles verloren.
